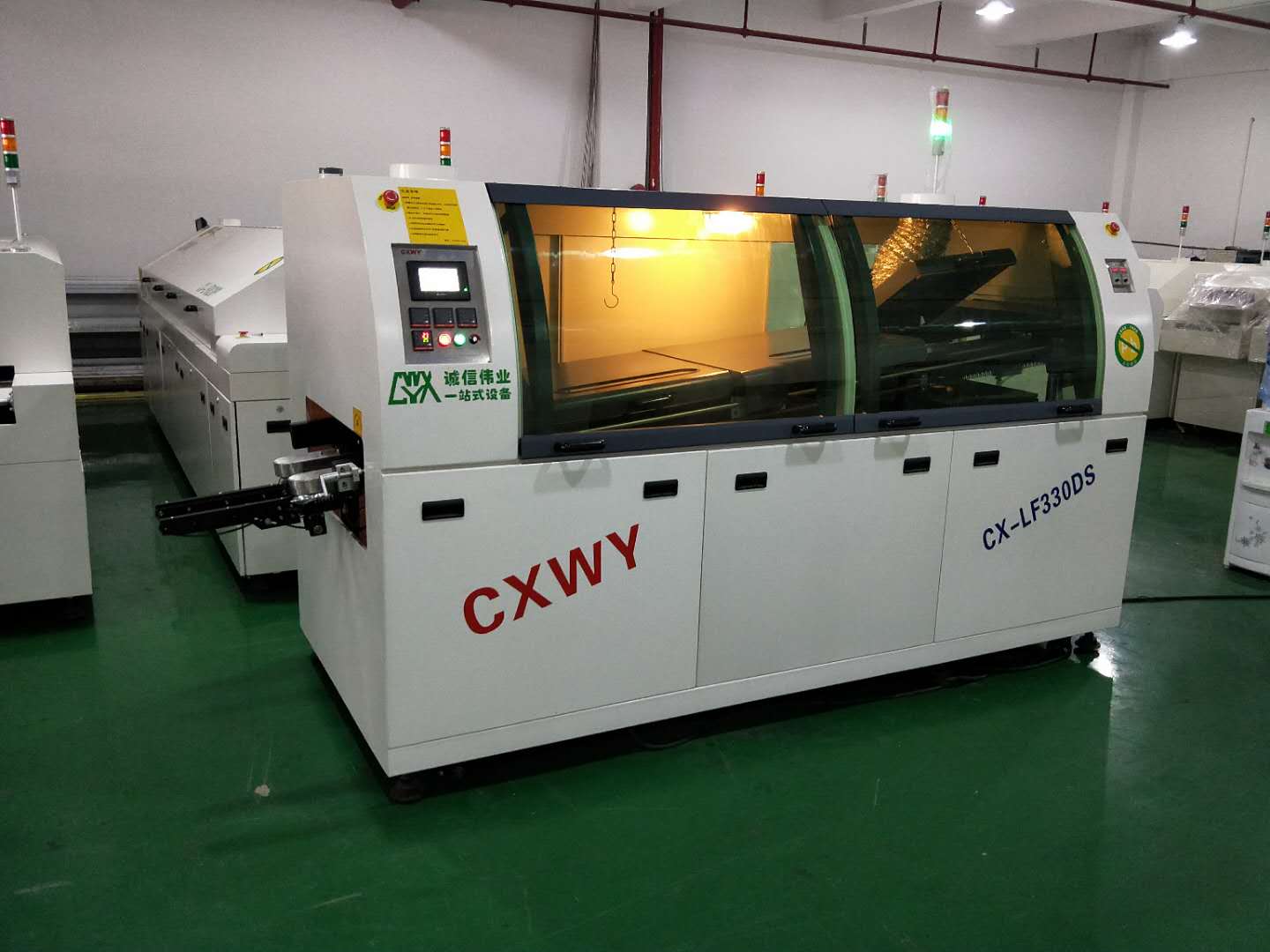

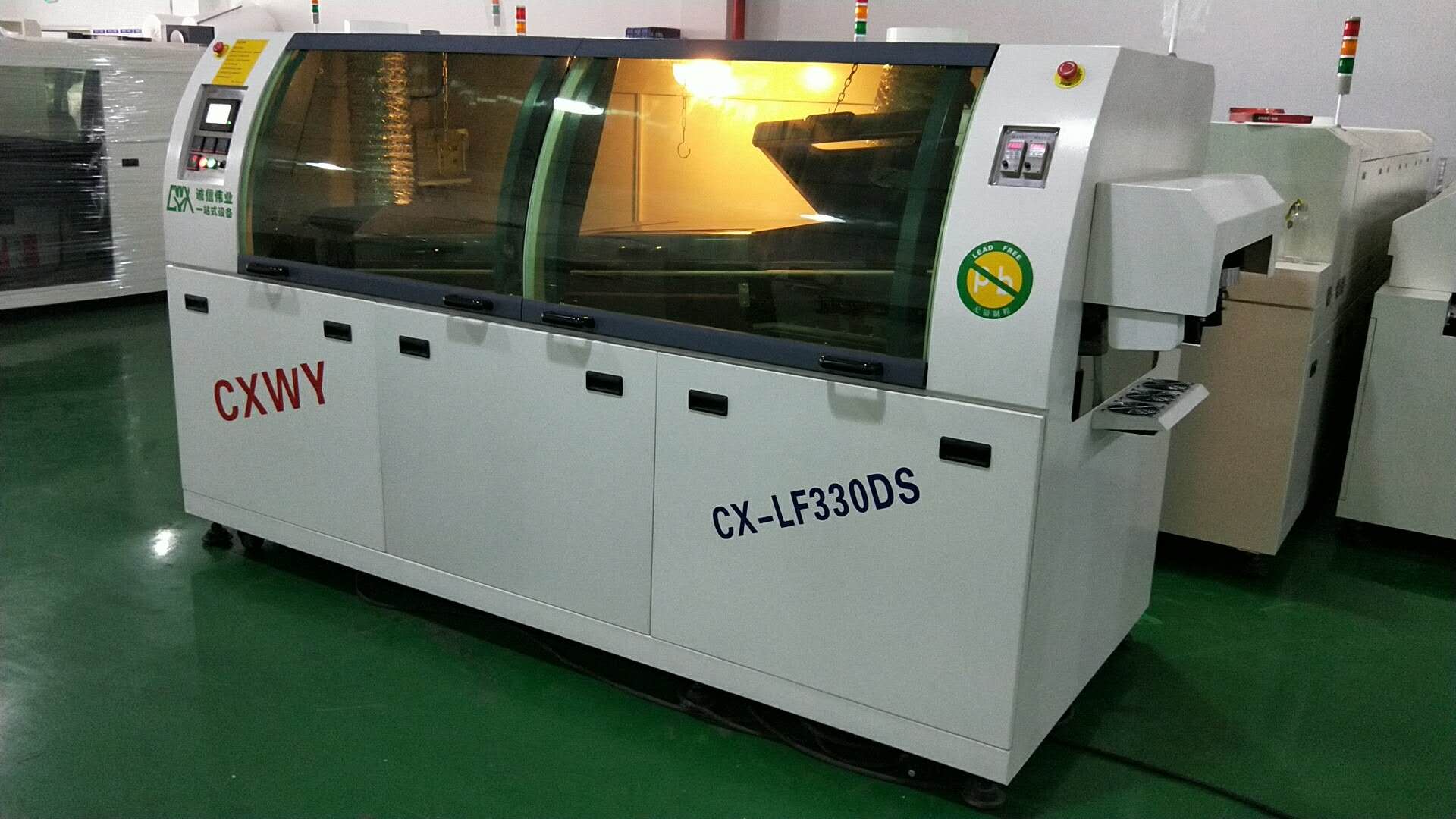

PCB板可调宽度

Max.50~300

PCB板运输高度

750±50mm

PCB焊接速度

0-2000mm／Min

（焊接倾角）

3~7度

焊接角度显示仪

/

元件高度限制

Max.100mm

波峰高度范围

0——12mm

波峰数量

2

预热区长度

1400mm

预热区数量

3

预热区功率

7.5KW

预热区温度

室温~260℃可设置

加热方式

全热风循环

冷却区数量

1

冷却方式

风机对吹强制冷却

适用焊料类型

无铅焊料/有铅焊料

锡炉功率

13kw

锡炉溶锡量

Approx.300kg

锡炉材质

4MM厚316L无铅不锈钢

锡炉类型

可调喷口抗氧化锡炉

锡炉加热工艺

三面铸铁板，环形不锈钢发热管嵌入式直贴钛合金炉胆，热利用率高，保温性好，

锡炉温度

室温~350℃、控制精度±1-2℃

锡炉温度控制精度

±1.5º

焊锡添加

手动

锡炉进出方式

一键自动进出

温度控制方式

P.I.D+SSR

整机控制方式

PLC+触摸屏控制

助焊剂容量

5/6升

助焊剂添加方式

自动监控液位，自动添加

助焊剂流量

10~100ml/min，

喷雾方式

步进伺服马达＋雷赛控制器

喷嘴

免拆洗专利喷嘴，保证永远不会堵，

助焊剂回收

托盘回收

电源

3相5线制 380V

启动功率（总功率）

Max.22kw

正常运行功率

Approx.6.5kw

气源

4~7KG/CM2

外型尺寸

L3600×W1200×H1650MM

重量

Approx.1000kg

机体结构

最新流线型外壳设计，采用工业槽钢作框架，2mm厚钢板折弯制作外壳，机体底部有6个万向轮，另有6个脚杯起定位放置用（可调节机体水平及高度）；前门为一个加长弧形钢化玻璃,最大视角设计

前门结构

全封闭式透明钢化玻璃门结构，玻璃门设双液压气弹簧拉伸开盖，保证最大的作业及维护空间

后门结构

磁铁带手扣式可拆缷结构，最大的维护空间

机体顶部

置防爆照明灯一套

表面处理

整机喷涂电脑白（玻璃门框为天蓝色）

喷雾部分

喷头

诚信伟业专业喷头，免拆洗，喷雾雾化，流量可调。

喷雾摆动

步进马达+雷赛控制器，摆动均匀无盲区，避免漏喷和盲喷现象

助焊剂回收系统

喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗；

助焊剂抽取

助焊剂箱安装高低液位报警，低液位自动启动抽取泵自动抽取，高液位报警自动触发停止抽取电磁阀。

喷雾箱结构

全封闭式喷雾箱，防止助焊剂刺激性气味伤害员工身体，避免多余的助焊剂飘入预热箱引起火灾。

预热部分

三段式预热区

1400mm/3段独立控温预热区，能提供适量充足的预热调整空间，可预热一些相对大的PCB、较复杂的产品，适应型低固体残留免洗松香型助焊剂； 减小PCB板热冲击，PCB板受热均匀，可提高生产效率。

温控方式

采用国内最新进的固新温度采集模块，PID控温精确、可靠，进口热电偶检测系统,做有热电偶异常报警功能。

加热部件

预热箱采用进口镀镍发热丝+马达运风，锡炉采用U型不锈钢发热管嵌入式紧贴锡炉炉壁加热。

预热功率

总功率7.5kw

安装模式

预热系统采用直接拉出式抽屉式模块化设计，便于维修与清洁保养。

预热箱盖

采用圆弧流线形外观设计，内充进口西斯尔高密度岩棉，增强保温效果。前端设全程可视玻璃观察窗。

传输部分

高强度耐磨导轨

加硬合金导轨，耐高温防腐蚀；

导轨平行度

二点同步导轨调宽装置，蜗轮、蜗杆加高精密丝杆调宽，调宽精度小于0.2mm，6点支撑，使导轨保持平行一致，无大小头，整条导轨安装，勿须截断，（附角度尺）

调宽方式

手动精准调宽，避免马达缓冲带来的误差。

传递用双钩爪

2MM加厚承重爪。大小板通吃，

C/V速度设定最小单位

最小单位1mm／min 0-1800mm／min

C/V速度偏差范围

电子闭环控制 0-10mm／min以内

链条张紧装置

链轮调节张紧

运输马达

变频马达，

过载保护功能

限力器过载保护，防止过载带来的机器损坏

锡炉部分

锡炉特点

锡炉采用自动进出，316L材料无缝焊接，厚度4MM,耐变形耐高温，锡炉喷口氧化宽度可调节，调节范围：100-300MM任意调节。

超低氧化设计

高品质锡炉，热稳定性好，采用液态锡流动式设计原理，减少锡的冲击氧化量。波峰可随PCB板宽窄调节，大大减少了焊接小PCB板时锡的氧化量.

经济型运行

通过PLC及光电开关控制来板喷雾起波功能，减少不必要的浪费

锡波可调高度

0-15mm（平整）

波峰马达

高温马达，变频精确调节波峰高度，数字化调节

加热部件

采用台湾进口耐干烧不锈钢发热管，使用寿命长；外置矩阵加热系统，锡炉加热采用上下层加热，更精确，不会爆锡，多道加强筋抗变形。省电40%，每天大约省电30度电

冷却系统

制冷方式

风机强制冷却

自动洗爪装置

进口优质微型防腐蚀化工泵，双边洗爪，丙醇为清洁剂，自动循环清洗链爪。

软件控制系统

l 自动故障报警功能：红灯超温报警，绿灯正常，黄灯低温报警，触摸屏通讯中断报警等。

l 可分别控制预热区温度,锡炉温度,运输速度，喷雾动作，强制冷却等。

l 一周时间设定 （可设定一周七天，每天三次的自动开关机时间）。

l 机头、机尾设有两处应急紧急制，特殊、紧急情况下请按下。
